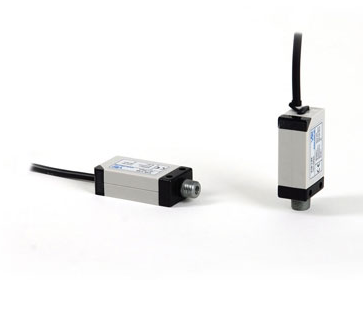

V16 系列真空开关
发布时间: 2016-03-10 10:15
通过VMECA优秀的真空配件的选择，能够满足客户要求而提高真空系统的效率。
V16 系列
• 真空范围 : -101.0 ~ 0 kpa
• 输出形式 : 2 NPN or PNP
Open Collector Transistor Output , 30VDC, 80mA
• Hysteresis 模式
• 反应速度： ≤ 5ms
• 使用气体：非腐蚀性，非可燃性
|
|
|
|
|
|
|
1.型号
|
|
|
|
|
|
|
型号
|
描述
|
|
V16-1-02
|
真空开关, Non-Display, PNP 1-输出
|
|
V16-1-03
|
真空开关, Non-Display, NPN 2-输出
|
|
|
|
|
|
|
|
|
|
|
产品型号
|
V16-1-02
|
V16-1-03
|
|
适用气体
|
非腐蚀性，不可燃性
|
|
压力范围
|
-101.0 ~ 0 kPa
|
|
耐压力
|
300kPa
|
|
连接口
|
1/8”PT, M5螺母
|
|
电源电压
|
12~24 VDC ±10%, 涟波峰值（P-P）10%以下
|
|
消费电流
|
Max.21mA
|
Max.25mA
|
|
开关输出
|
PNP : Open Collector 1 点?出
最大负载电流 : 80mA
|
NPN : Open Collector 2 点?出
最大负载电流: 80mA
最大供应电压 : 30VDC
|
|
反应程度（开关输出）
|
≤±1% F.S
|
|
反应时间
|
≤5ms
|
|
防护等级
|
IP40
|
|
周围温度（℃）
|
动作 : 0℃ ~ 50℃, 保存 : -20℃ ~ 50℃ (无水滴及无结冰状态下)
|
|
周围湿度
|
?作及保存：35~85% RH
|
|
耐振动
|
?振幅 1.5mm, 10Hz-55Hz-10Hz 1 测一分钟 X, Y,Z每个方向各2小时
|
|
耐冲击
|
980 m/s2 (100G), X, Y ,Z每?方向各3次
|
|
温度特性
|
25℃ ≤±3% F.S. 一下
|
|
应差模式
|
设定压力的 1~10%（可调节）
|
3% F.S. 以下（固定）
|
|
动作指示灯
|
输出时红色
|
输出时（输出1：红色，输出2：绿色）
|
|
电线
|
耐油电线3心型1m导线
|
耐油电线4心型1m导线
|
|
重量
|
50g未包含导线重量
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
